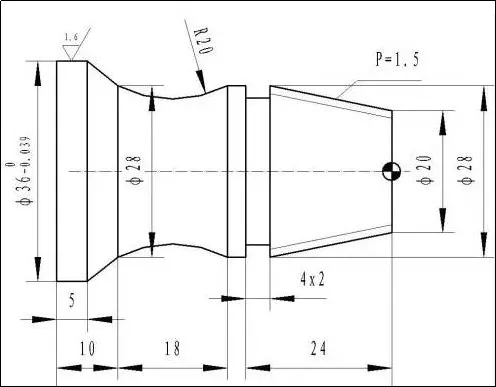

1.工艺分析
(1)确定加工路线
按先主后次,先粗后精的加工原则确定加工路线,采用固定循环指令对外轮廓进行粗加工,再精加工,然后车退刀槽,再加工螺纹,最后切断。
(2)装夹方法和对刀点的选择
采用三爪自定心卡盘自定心夹紧,对刀点选在工件的右端面与回转轴线的交点。
2.刀具的选择
根据加工要求,选用四把刀,1号为粗加工外圆车刀,2号为精加工外圆车刀,3号为切槽刀,4号为车螺纹刀。采用试切法对刀,对刀的同时把端面加工出来。
3.切削参数的选择

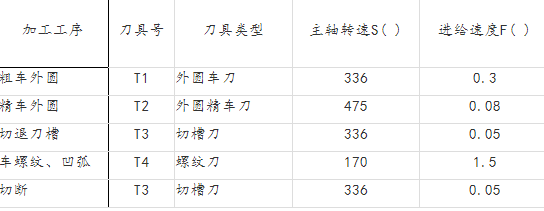

表1为各工序的切削速度和进给速度。
![2024澳门原料网大全](/static/upload/image/20211220/1639980083165260.png)

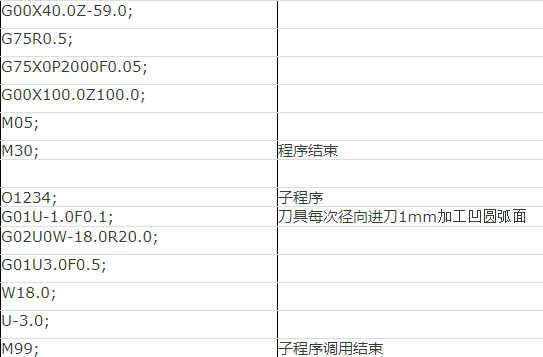

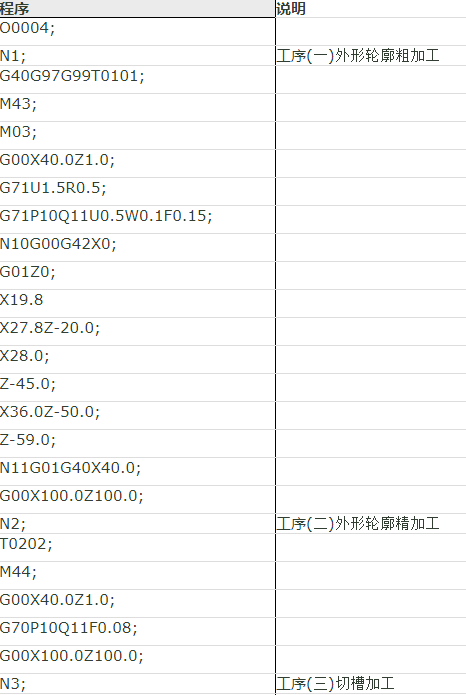

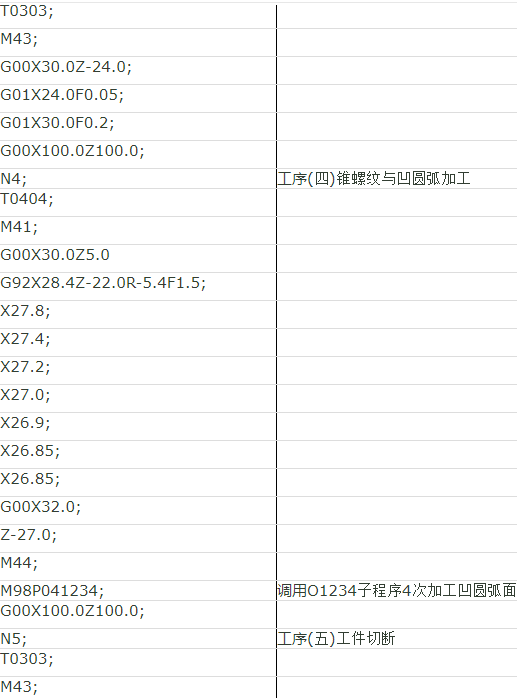

4.程序编制(数控车床为沈阳第一机床厂CAK6150D,数控系统为FANUC-0i)确定工件右端面与轴心线的交点O为编程原点,零件的加工程序如下:
![2024澳门原料网大全](/static/upload/image/20211220/1639980084185112.png)
![2024澳门原料网大全](/static/upload/image/20211220/1639980088349103.png)
![2024澳门原料网大全](/static/upload/image/20211220/1639980089167062.png)
