干货|数控机床系统常见问题维修

发布时间:2022-10-25 16:49:20 阅读数: 1378

1  引语

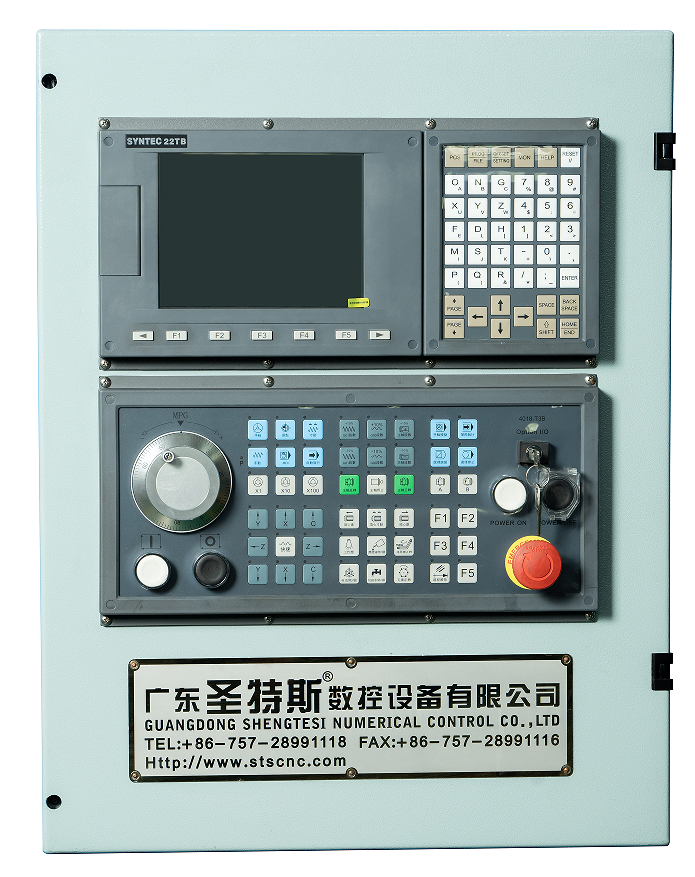

SYNTEC是指台湾新代SYNTEC工控系统,目前2024澳门原料网大全的机床主要使用新代系统



常见新代数控系统维修故障现象:



01

一触摸屏、人机界面、控制面板常见故障现象有显示无电源、触摸屏故障、鼠标触摸后偏离、面板按键无响应、触摸屏表面破碎、花屏、白屏、闪屏及程序故障维护。


02

二、伺服驱动器常见故障现彘包括驱动器报警、无显示、缺相、过流、过压、欠压、过热、过载、接地故障、参数误差、无输出显示、编码器报警、模块损坏等。


03

三、伺服电机(伺服电机)常见故障现象有电机通电,机械振动(加/减速)电机通电,机械运动异常快(飞车)主轴不能在方向上移动或方向不到位。


04

四、工业电脑、工控主机常见故障现象有:开不了机、上电后不工作.开机进不了系统、开机后自动重启或频繁重启、开机眺过系统介面滚动条会黑屏、蓝屏、自动重启或关机。

05


五、变频器常见故障现象有:整流模块损坏、逆变模块损坏、无电源显示、显示过压或欠压、显示过流或接地短路、电源和驱动板启动显示过流、空载输出电压正常、过载或负载后过流。




新代SYNTEC系统维修故障排除方法
日常我们在维护使用我们的数控机床,不妨从这几点检查我们的控制器系统,已确保数控车床的正常使用:


01


常规检查


目视检查故障板,仔细检查是否有保险丝烧断、元器件烧断、冒烟、开裂,有无异物开路现象。这样我们就可以判断板内是否有过流、过压、短路等问题。触摸并轻轻摇动元件,特别是电阻和电容,是否半导体器件有松动这样可以检测出脚断、假焊等问题。

02


仪器测量


当故障排除中,系统报警,位置回路硬件故障,用示波器找到干扰信号为了使系统正常工作,我们可以采用连接电容的方法对其进行滤波。如果系统不能返回到参考点,可以用示波器检查是否有零点注意脉冲,如果没有,测量系统被损坏。


03


故障排除


在加工过程中,发现轴精度异常,检查发现轴存在一定间隙,且电机启动时存在不稳定现象,用手触摸轴电机时感觉电机抖动比较严重,启停时不太明显,方式下较明显,分析认为,故障原因有两点。一是机械反向间隙较大,二是轴电机工作异常,利用系统的参数功能,对电机进行调试,首先对存在的间隙进行了补偿调整伺服增益参数及脉冲功能参数,轴电机的抖动平复,机床加工精度恢复正常。

2024澳门原料网大全数控机床,同样搭载SYNTEC数控系统,数控车床主电路有主轴电动机,用以实现主轴旋转和进给运动,其次还有冷却泵电动机,溜板快速移动电动机。
